微機繼電保護測試儀作為高壓電器檢測工作中經常需要使用到的儀器，具有操作簡單、功能強大、測試精度高、攜帶方便等特點，在電力工程人員眼中是一款非常優秀的高壓電力檢測儀器，現在的微機繼電保護測試儀里面都自帶了高性能工控機，操作界面基本上都是windows XP的，因此有非常強大的菜單功能，本文就以YTC1000六相微機繼電保護測試儀為例，來給大家簡單介紹微機繼電保護測試儀菜單欄中的常用功能。

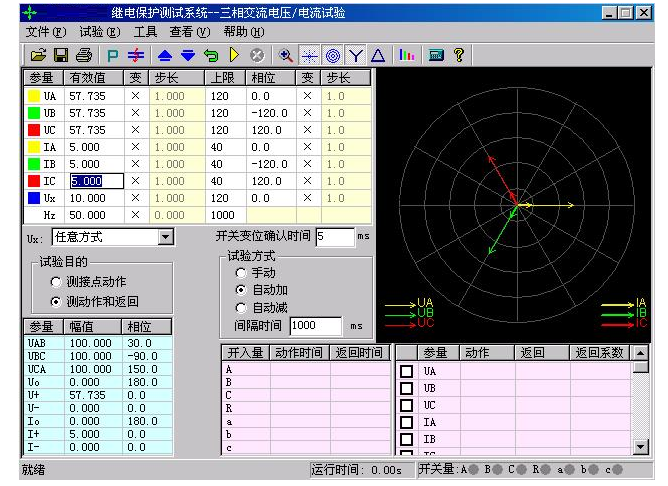

YTC1000微機繼電保護測試儀單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：
打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。
保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。
試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且可以在該窗口中修改和打印試驗報告。每次試驗結束，系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:\繼保\試驗報告\當前模塊名\。
開始試驗：同鍵盤上的 運行 鍵，用于開始試驗。
停止試驗：同鍵盤上的 ESC取消 鍵，用于正常結束試驗或中途強行停止。
短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。
退出： 快捷鍵是Ctrl+X，用于退出當前試驗?zāi)K。
不同廠家生產的微機繼電保護測試儀菜單操作都是大體相同的，但是電力工作者在實際的使用之前，還是應當首先熟讀產品使用說明書，嚴格按照說明書的使用方法進行接線和操作，并做好接地工作，只有這樣才能達到儀器應有的精度，并保障測試過程的安全可靠。
