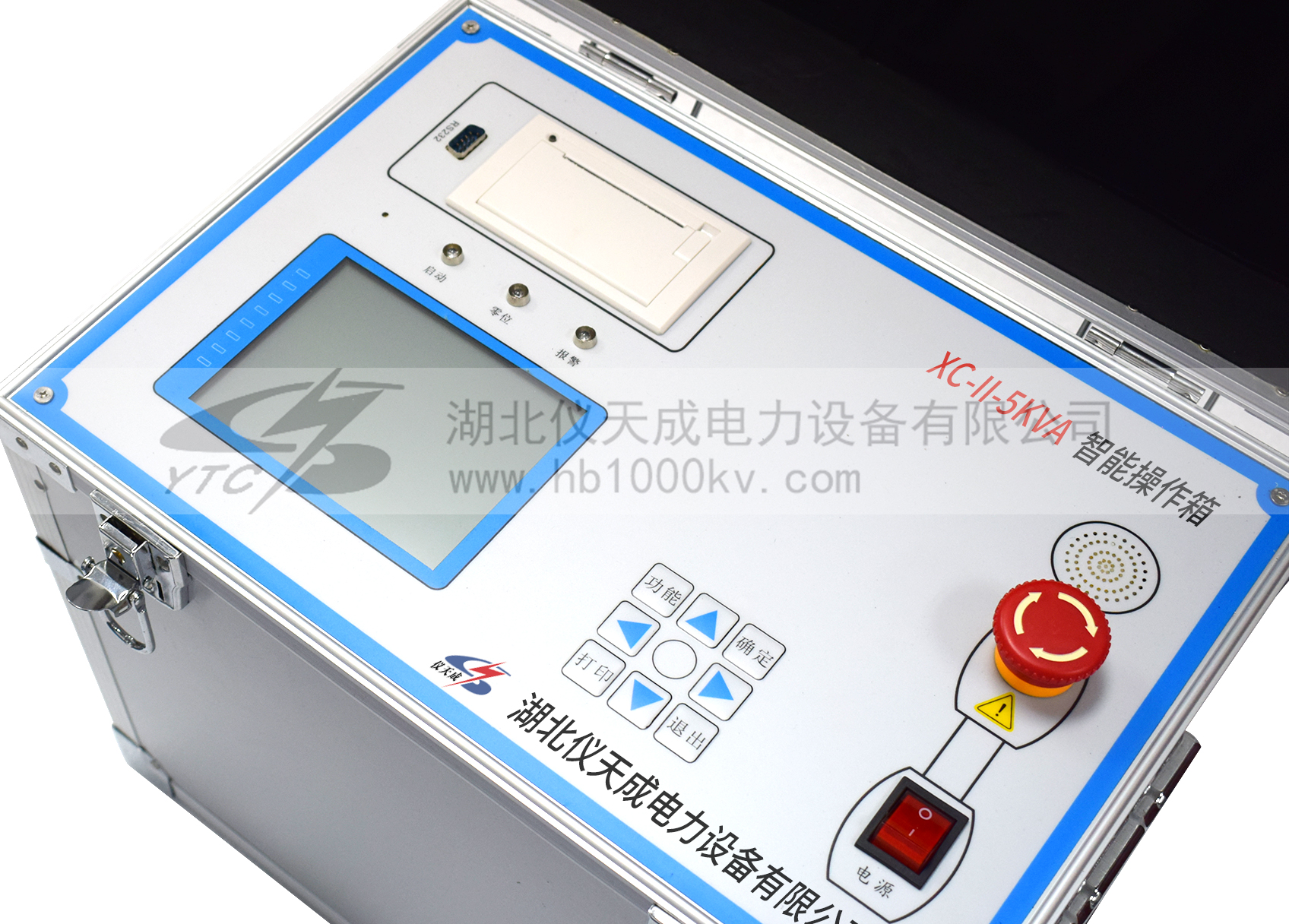

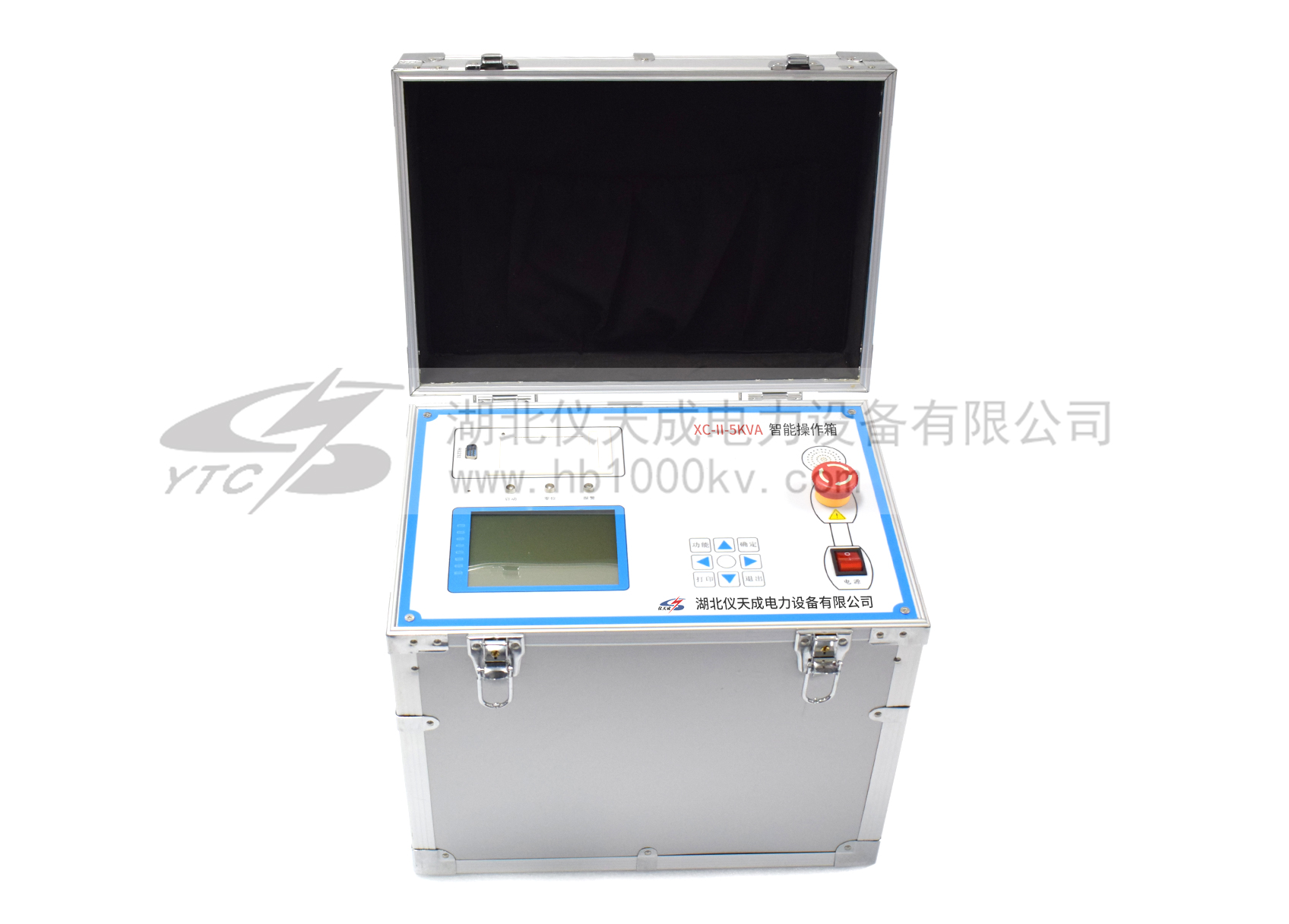

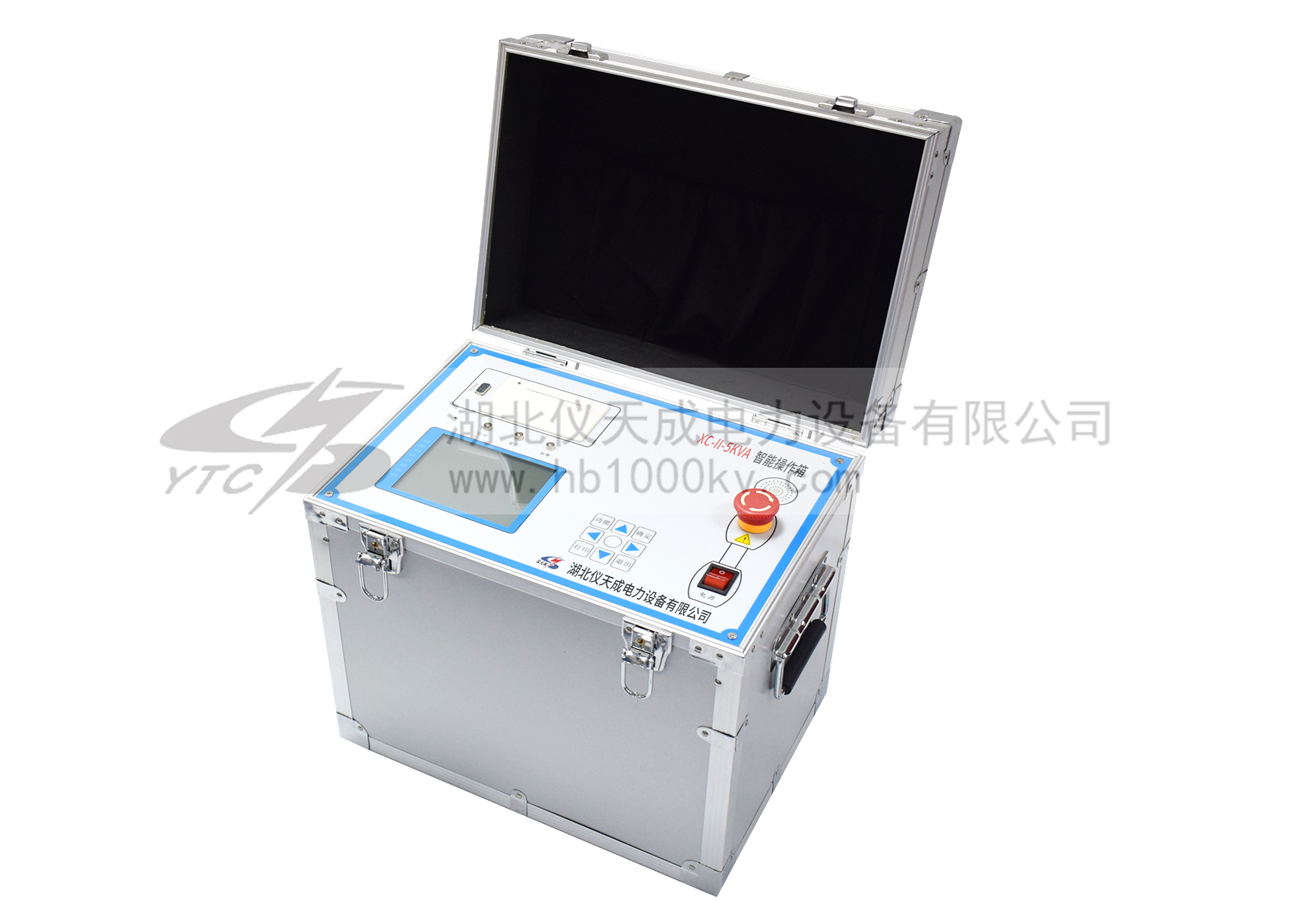

XC-II-5kVA 操作箱

        XC-II系列智能耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481
產品圖集 操作手冊 產品視頻
產品簡介 PRODUCT INTRODUCTION

        XC-II系列智能耐壓試驗裝置是根據國家最新電力行業標準而設計的、性能先進的智能型耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。

產品特點：
1. 320×240液晶顯示器、高速熱敏打印機。
2. 高壓電壓、高壓電流、低壓電壓、低壓電流4路測量方式，高精度傳感器和高性能14位AD采集芯片。
3. 人機對話全鍵盤操作方式，智能化工作全過程，任選自動方式和手動方式。
4. 實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
5. 完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。
6. 具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
7. 具有絕緣電阻測試功能，直接反映被試品絕緣強度。
8. 逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
9. 超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
10. 精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
11. 自動錯誤診斷，易于發現和解決問題。
12. 可選配無線遙控控制功能、遠程通信、門聯鎖警燈警鈴、外接分壓器校驗接口等。

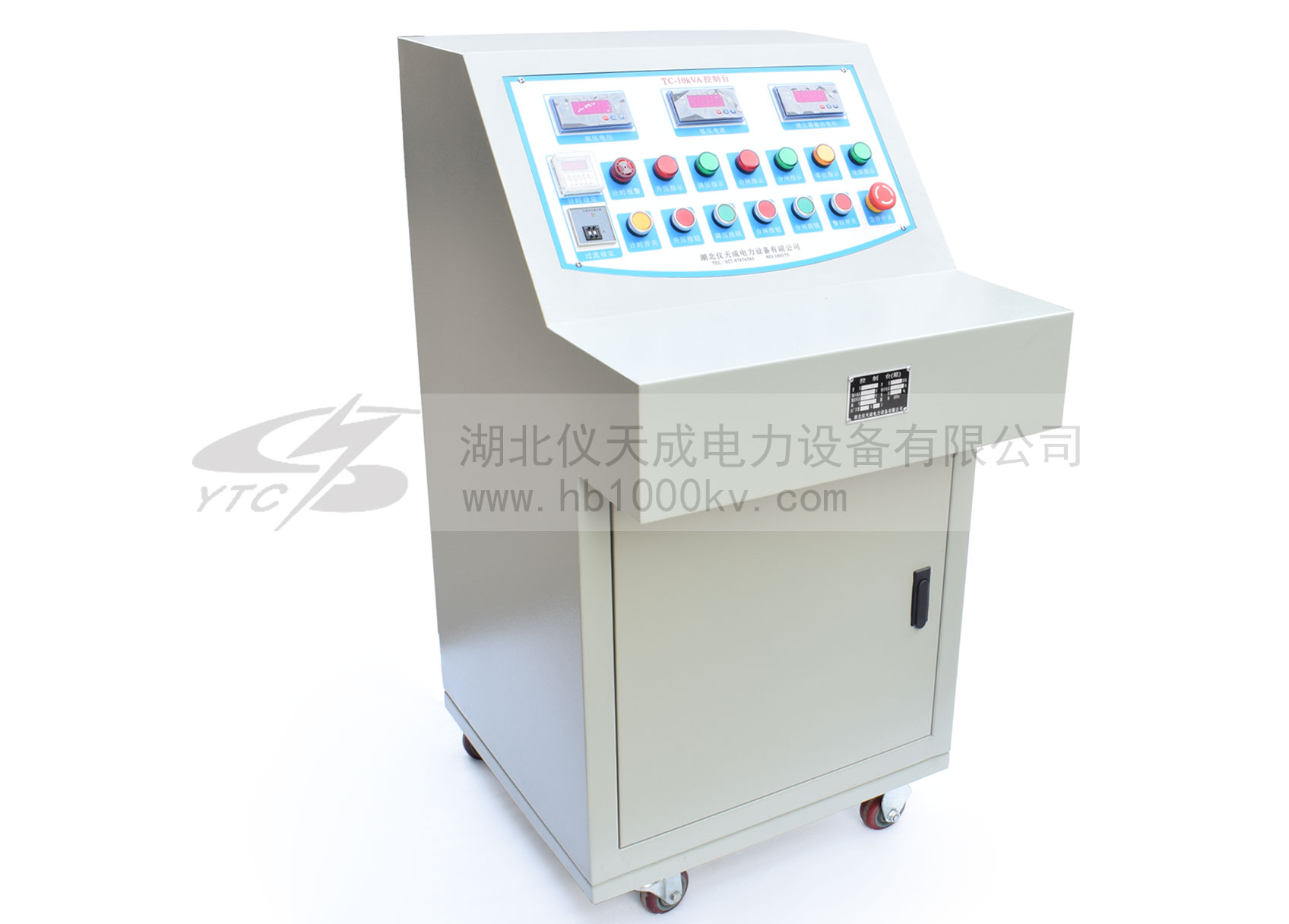

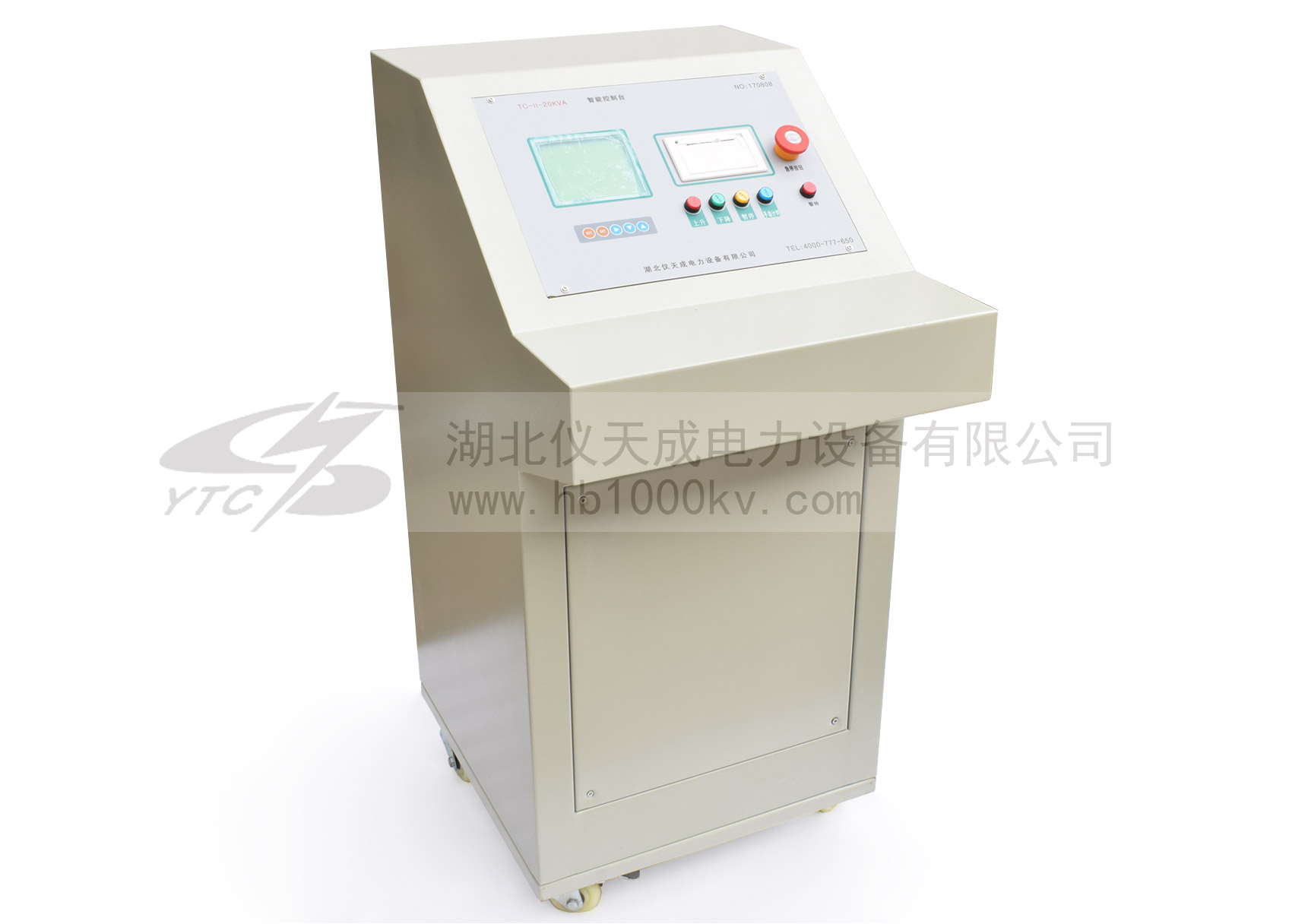

產品別稱：全自動控制箱，變壓器控制臺，試驗變壓器控制箱。

產品特征 PRODUCT FEATURES
技術參數 TECHNICAL PARAMETERS

控制箱使用條件 （1）工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
（2）環境溫度    -20～+50℃
（3）環境濕度    ≤85% RH（無凝結水）

控制箱（臺）參數：（常規參數見下表） （1）計時范圍：0-999S
（2）電壓精度  ≤1.5% ±1個字(F.S)
（3）電流精度  ≤1.5% ±1個字(F.S)

規格 容量 輸 入 電 源 輸  出 電 壓 重量
相數 （V） （A） （V） （A）
2/220 2 1 220 10 0-250 8 14
3/220 3 1 220 15 0-250 12 16
5/220 5 1 220 25 0-250 20 18
10/220 10 1 220 50 0-250 40 80
15/380 15 2 380 37.5 0-430 34.8 90
20/380 20 2 380 50 0-430 46.5 100
25/380 25 2 380 62.5 0-430 58.1 120
30/380 30 2 380 75 0-430 69.7 140
50/380 50 2 380 125 0-430 116.2 160
100/380 100 2 380 250 0-430 232.5 250
說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。

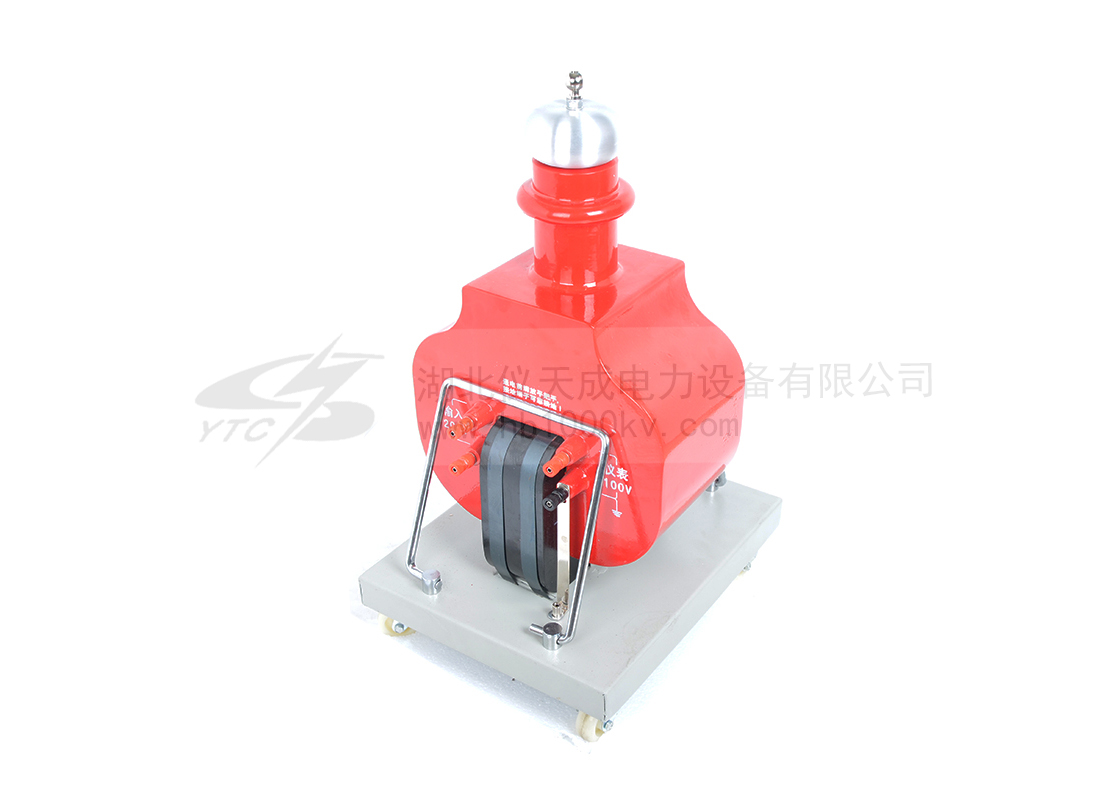

試驗變壓器參數：（常規參數見下表）

規格
容量
kVA		 低壓側 高壓側 高壓側（交直流變壓器） 測量變比 60分鐘溫升℃ 阻抗電壓％ 空載電流
％
質量
kg
電壓
V		 電流
A		 交流輸出 直流輸出
電壓kV 電流 電壓kV 電流
1.5/50 1.5 200 7.5 50 30 70 21.4 500 50 10 <4 19.5
3/50 3 200 15 50 60 70 42.9 500 50 10 <4 27
5/50 5 200 25 50 100 70 71.4 500 50 10 <4 52
10/50 10 200 50 50 200 70 142.9 500 50 10 <4 80
15/50 15 400 37.5 50 300 70 214.3 500 50 8 <4 120
20/50 20 400 50 50 400 70 285.7 500 50 8 <4 140
30/50 30 400 75 50 600 70 428.6 500 50 8 <4 155
50/50 50 400 125 50 1000 70 714.3 500 50 8 <4 184
10/100 10 200 50 100 100 140 71.4 1000 50 10 <4 135
15/100 15 400 37.5 100 150 140 107.1 1000 50 8 <4 150
20/100 20 400 50 100 200 140 142.9 1000 50 8 <4 215
30/100 30 400 75 100 300 140 214.3 1000 50 8 <4 250
50/100 50 400 125 100 500 140 357.1 1000 50 8 <4 290
10/150 10 200 50 100 66.7 140 47.6 1500 50 10 <4 180
15/150 15 400 37.5 150 100 210 71.4 1500 50 8 <4 200
20/150 30 400 50 150 133.3 210 95.2 1500 50 8 <4 220
30/150 30 400 75 150 200 210 142.9 1500 50 8 <4 280
50/150 50 400 125 150 333.3 210 238.1 1500 50 8 <4 340

說明：如有特殊參數要求，可按用戶的技術參數進行設計制作。
上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。


應用領域 APPLICATION FIELD

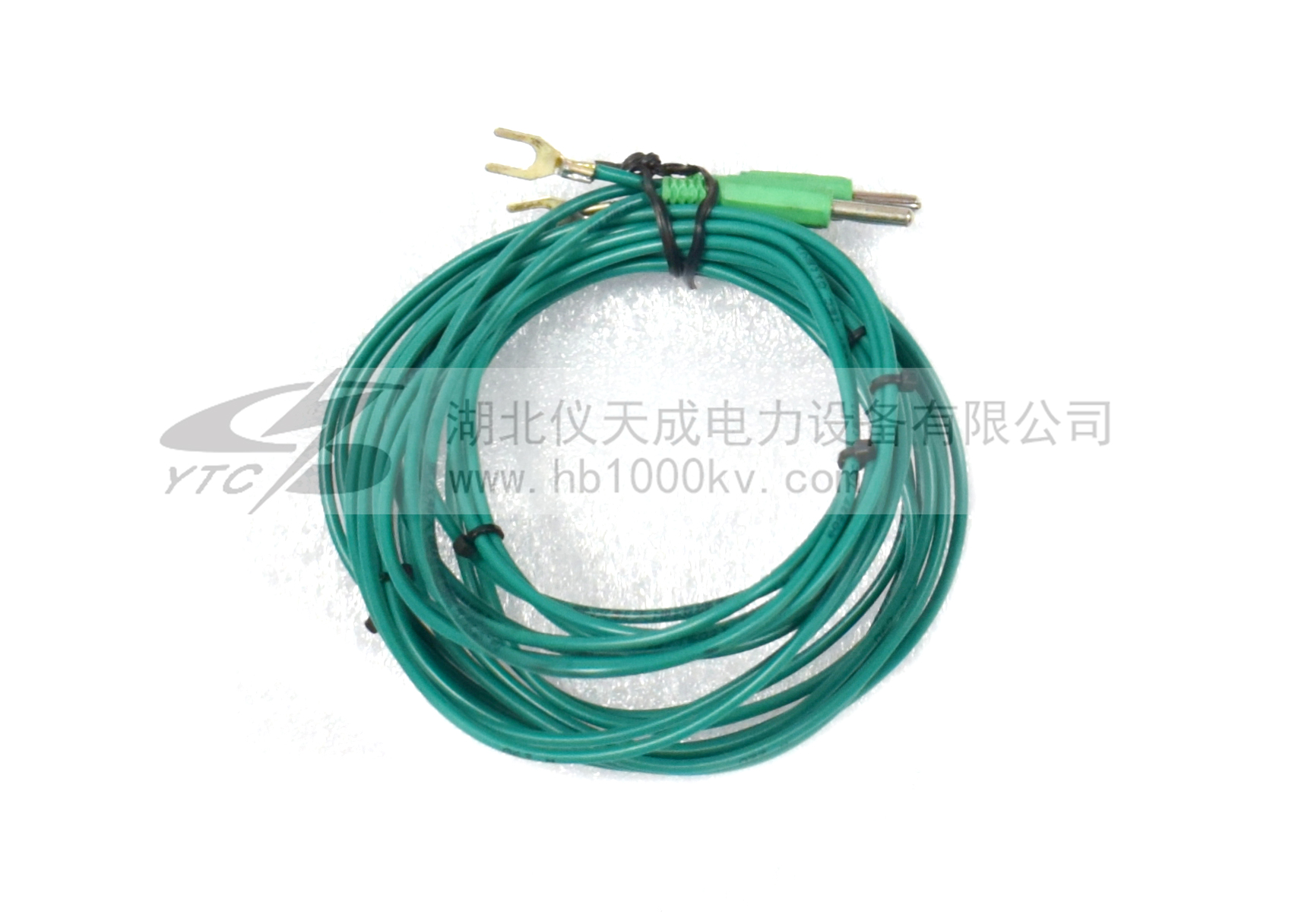

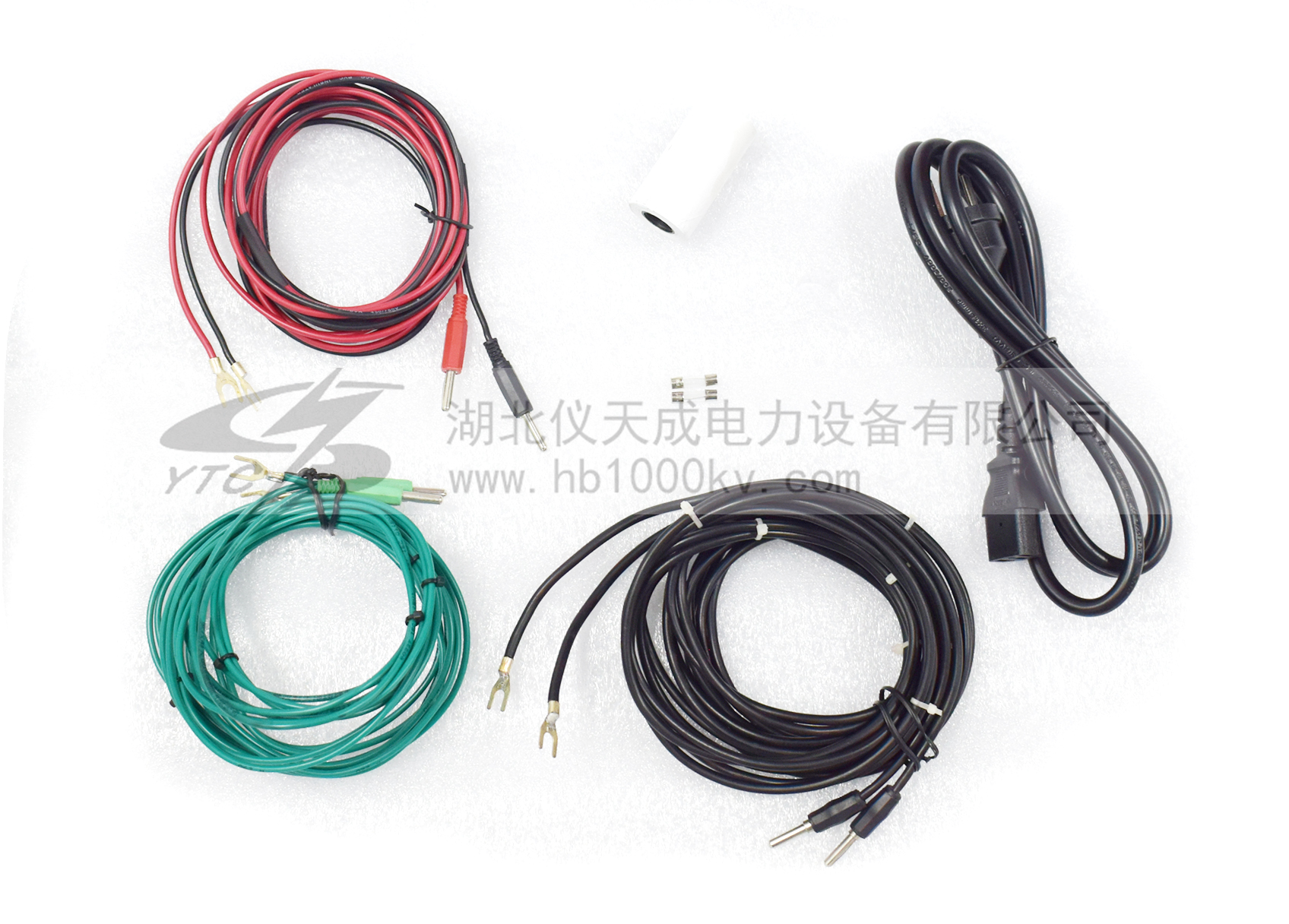

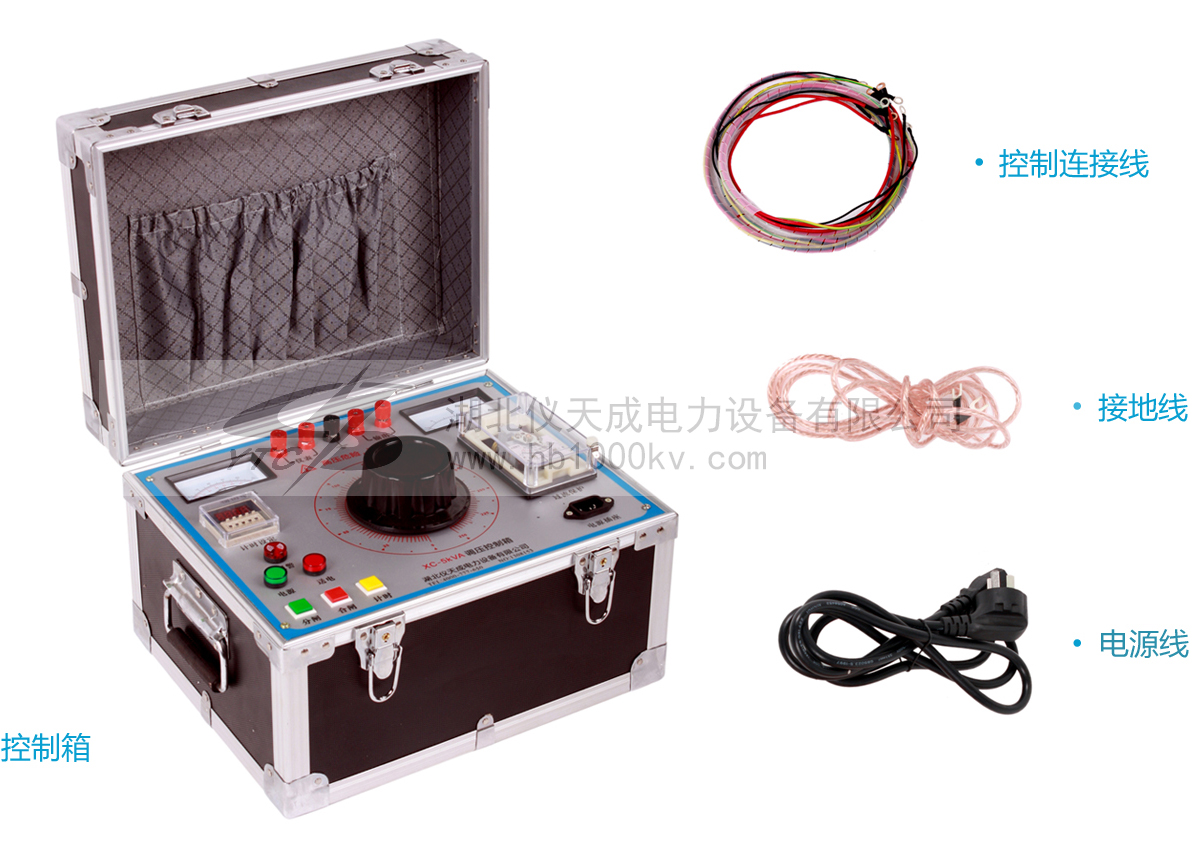

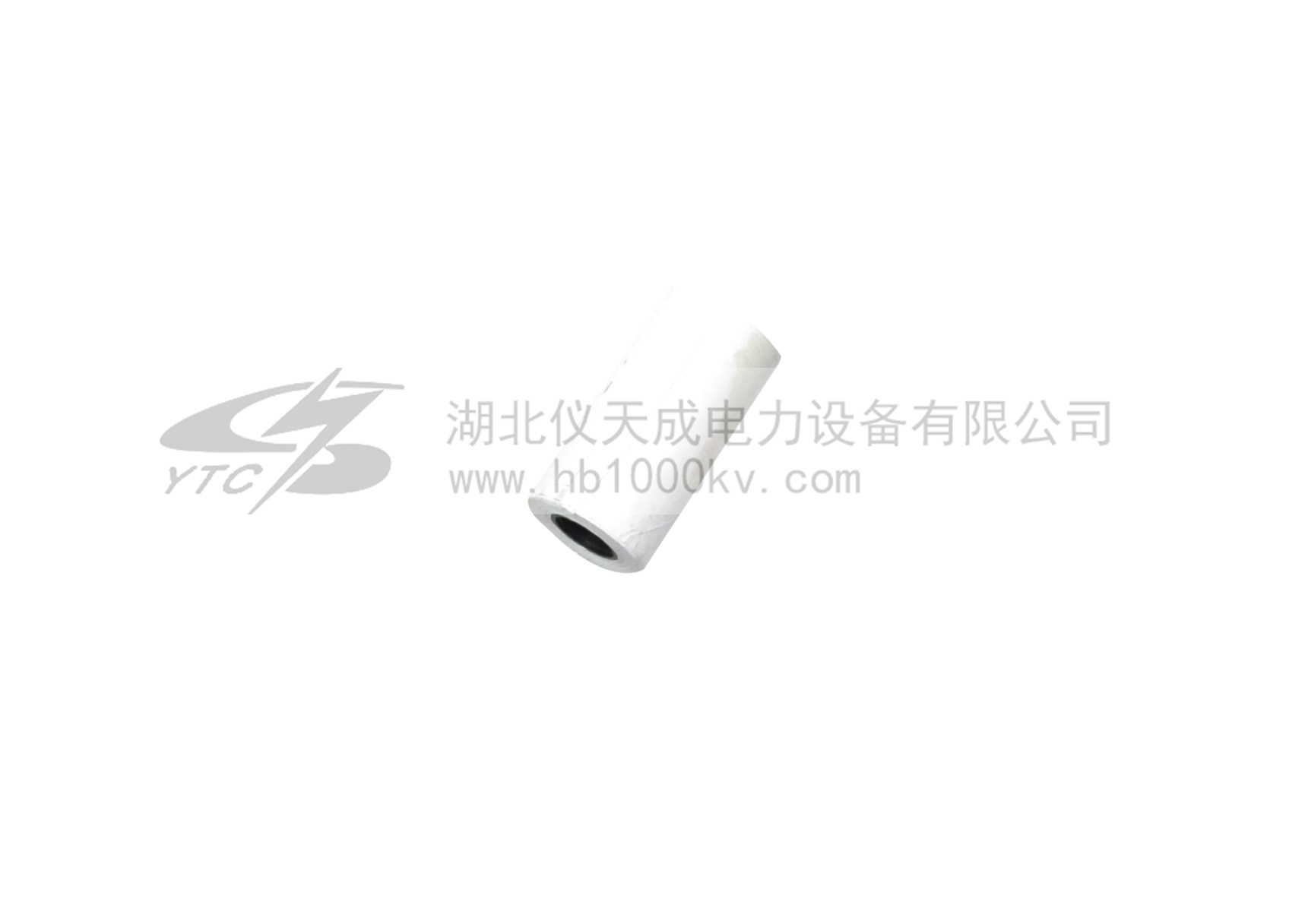

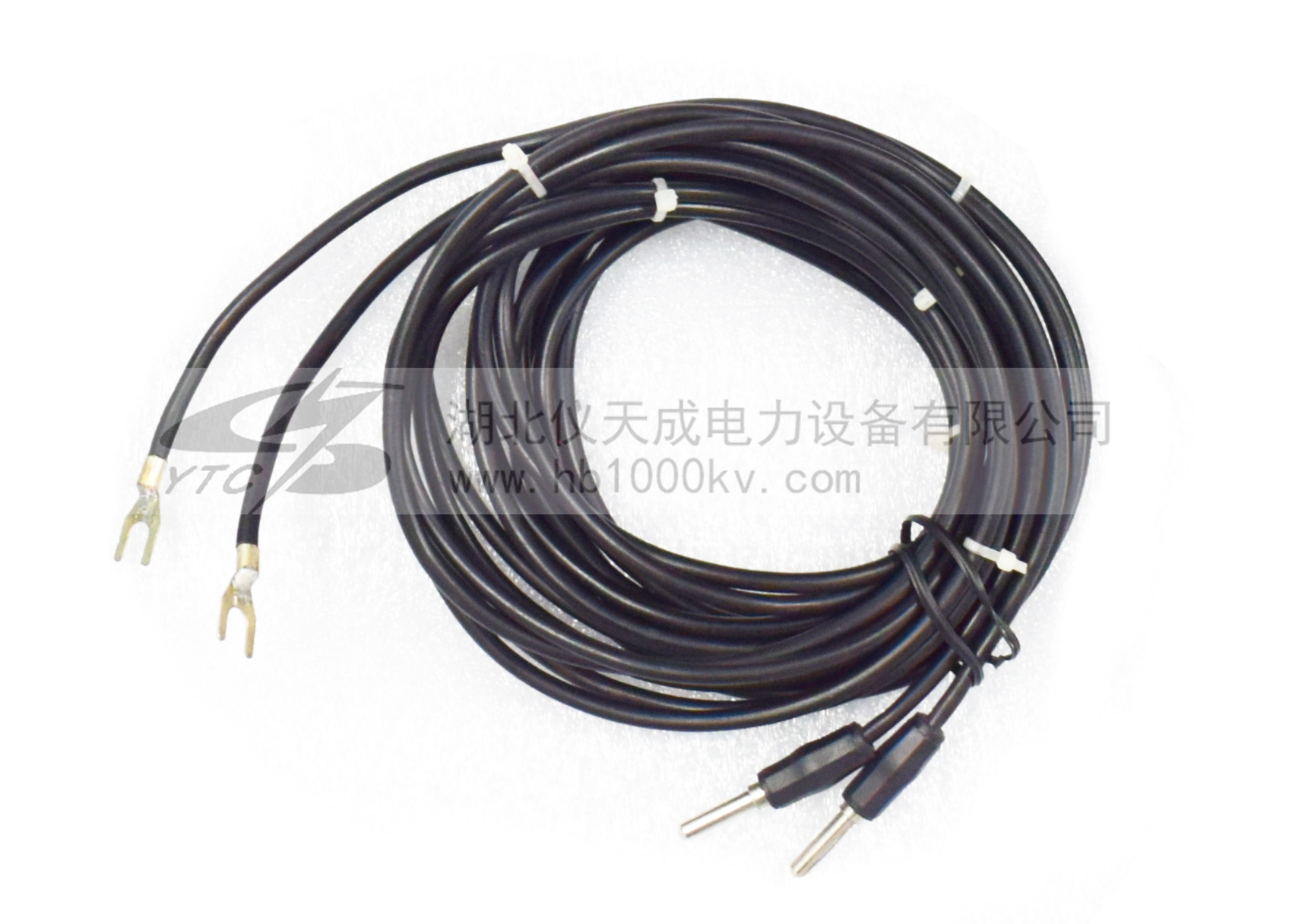

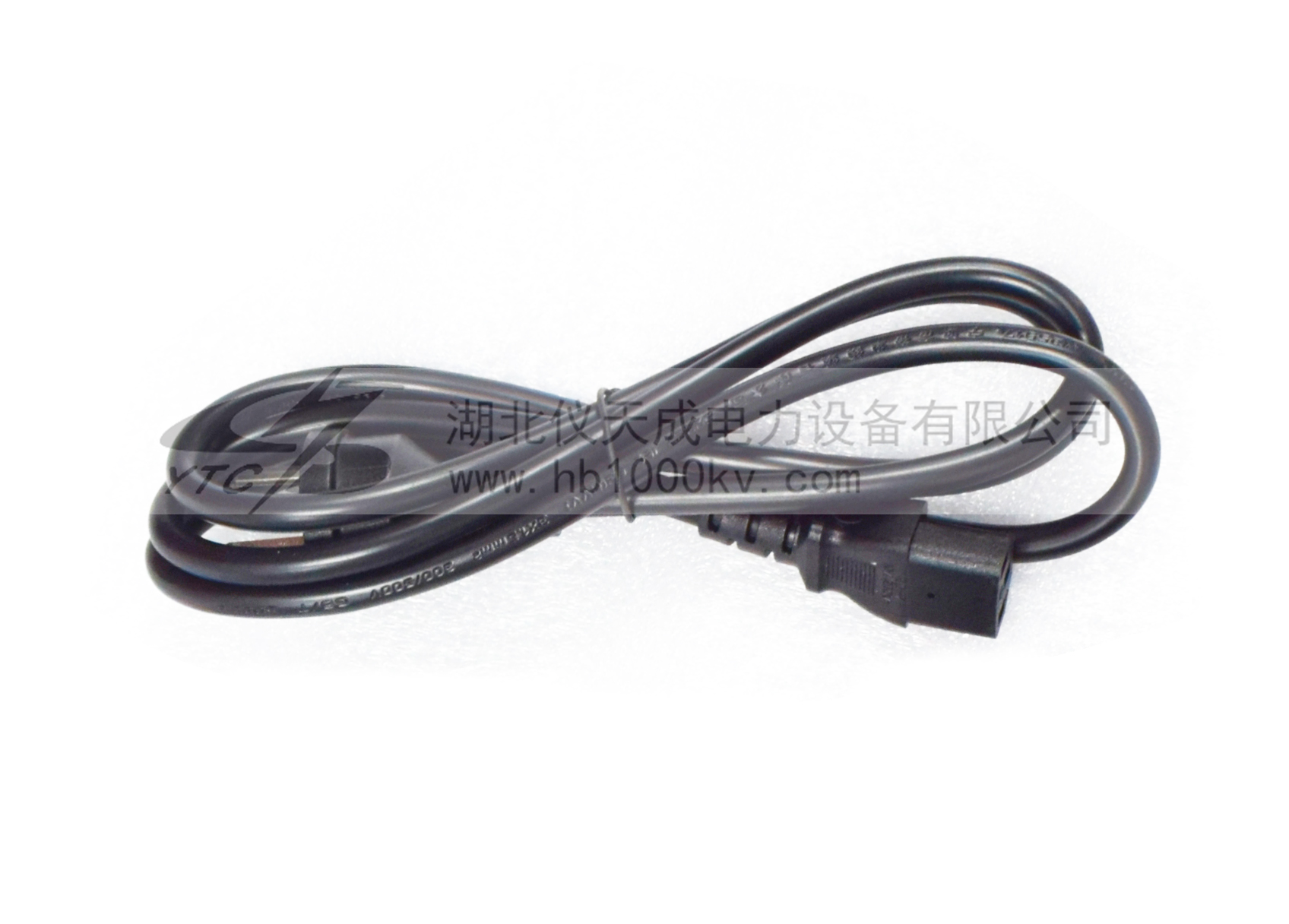

附件配件 ACCESSORIES ACCESSORIES
權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。

武漢省計量測試檢定研究所武漢省計量測試檢定研究所 中國計量科學研究院中國計量科學研究院 云南省計量技術研究院云南省計量技術研究院
