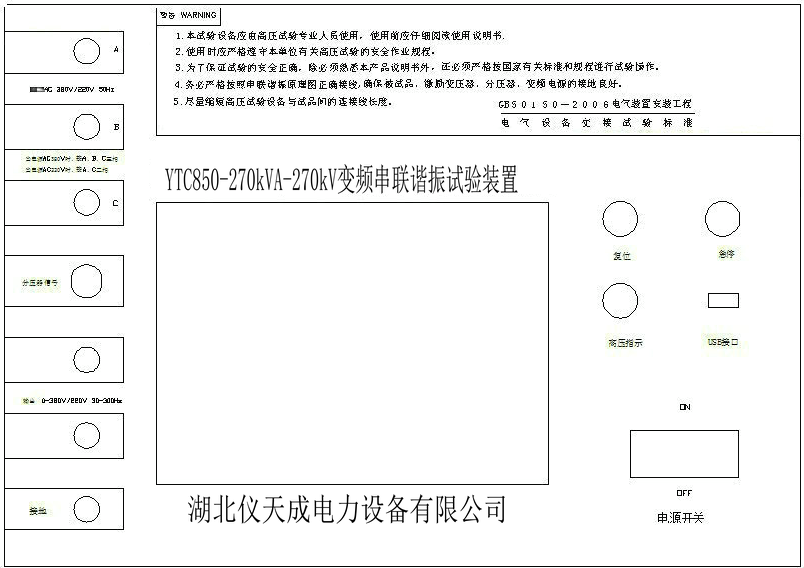

變頻串聯諧振試驗裝置是電力工程人員經常需要使用到的儀器，主要用來進行交流耐壓試驗，具有升壓速度快，試驗簡單方便等諸多特點，深受廣大電力工程人員的歡迎，由于其在試驗時電壓較高，因此必須嚴格按使用說明來使用，同時還必須要熟知儀器的面板，本文就以YTC850變頻串聯諧振試驗裝置為例，來詳細介紹變頻串聯諧振試驗裝置的面板。
電源開關：負責變頻電源部分的電源供給。
高壓指示：變頻電源啟動指示，。
復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。
急停：發生緊急情況的應急中斷按鍵。
分壓器信號：用于接入分壓器低壓臂，最大電壓100V，輸入阻抗10M。
接地：用于系統安全接地。
USB接口:用于接入U(xiǎn)盤查詢資料或接入鼠標代替觸摸操作.
液晶顯示器：用于系統各參數、波形、菜單等的顯示。
輸入：電源接入,三相 380V±5% 或單相220V±5% 45～65Hz，當電源為380V時，接A,B,C三相,可做額定負載試驗；當電源為220V時，接A,C二相,只可做1/2負載試驗。
輸出：變頻電源輸出至激勵變壓器輸入。
在使用的過程中儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處?kù)o置1小時左右，待內部適當降低溫度后再啟動電源。
電力工程人員在使用串聯諧振試驗裝置之前，應當首先熟練掌握其使用方法，只有這樣才能達到儀器應該有的精度和測試效果。
