接地電阻測試儀專為現場進行測量工作接地電阻、土壤電阻率、接地電壓、交流以及電壓而精心組織設計產品制造的，采用中國數字及微處理信息技術，精密4線法、3線法和簡易2線法測量接地電阻，導入FFT（快速傅立葉變換）技術、AFC（自動使用頻率作為控制）技術，自動模式識別干擾并選擇不同測量數據頻率，使干擾的影響因素最小化，提供發展更加全面準確的接地電阻值。具有自己獨特的抗干擾問題能力和環境能夠適應社會能力，重復實驗測試結果一致性好，確保長年測量的高精度、高穩定性和高可靠性。其廣泛研究應用于我國電力、電信、氣象、油田、建筑、防雷及工業大學電氣工程設備等的接地電阻、土壤電阻率、接地電壓、交流電壓測量。

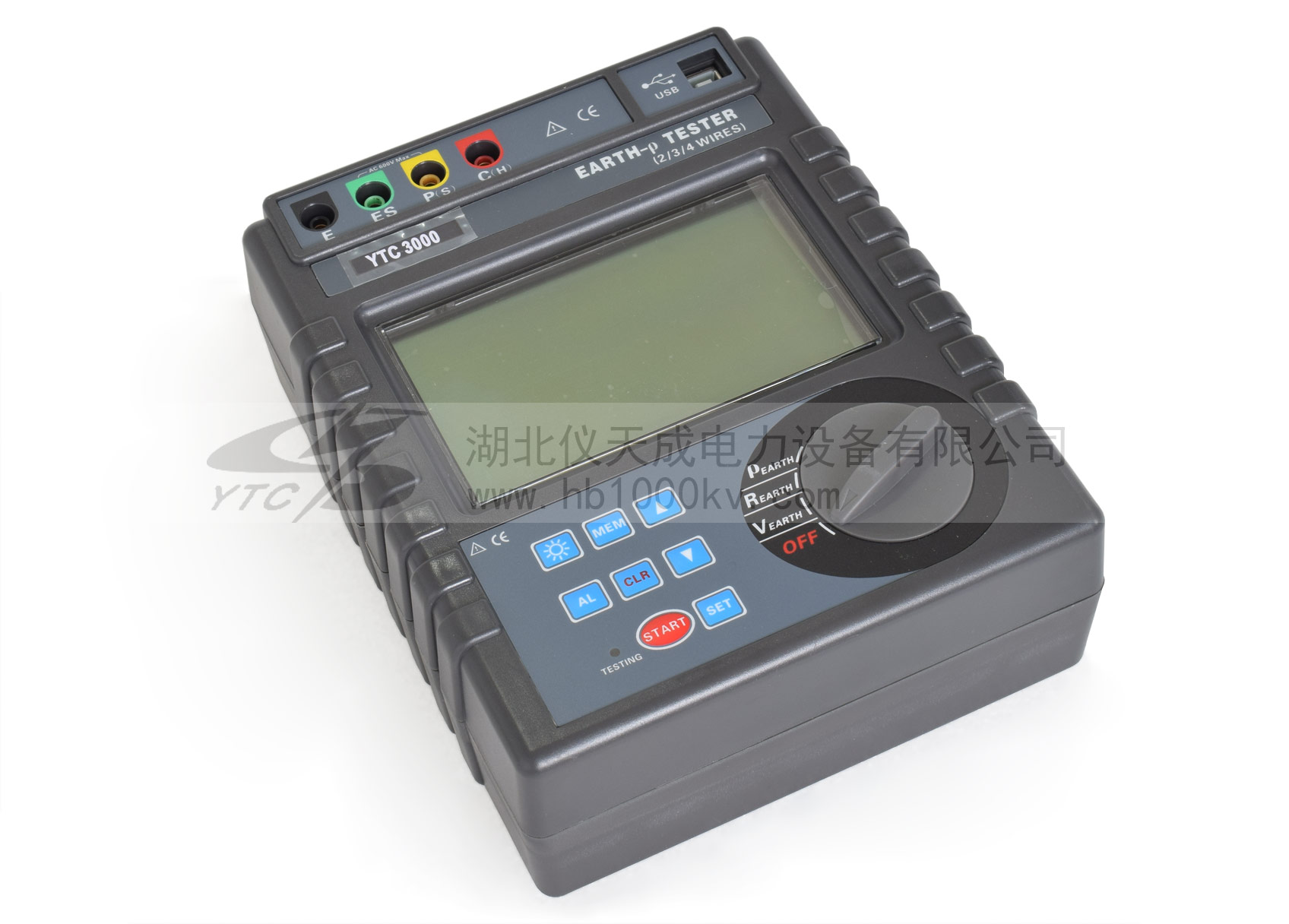

        接地電阻測試儀由主機，監控軟件，檢測線，輔助接地棒，通信線路等。主機大型液晶顯示器背光的白色屏幕，棒圖表示，一目了然。同時可存儲300組數據，實現歷史查詢和實時在線通過監控軟件，動態顯示，報警指示，歷史數據讀取，獲取，存儲，報表打印等功能監測。

        接地系統電阻測試儀別名：精密設備接地影響電阻測試儀、四線接地保護電阻測試儀、二三四線接地通過電阻測試儀、土壤環境電阻率測試儀等。接地電阻測量采用額定電流變極法，即在測量對象e接地極和c（h）電流極之間流動交流額定電流i，求取e接地極和p（s）電壓極的電位差v，并根據公式r=v/i計算接地電阻值r. 為了保證測試的準確性，設計了一種四線法，增加ES輔助接地極，實際測試與接地體上的E夾在同一點。 四線法可以消除被測接地體，輔助接地棒，測試夾，儀表輸入接口面之間的接觸電阻（通常是污垢或鐵銹）對測量的影響，可以消除線路電阻對測量的影響，更加精確.. 工作誤差（B）是在額定工作條件下得到的誤差，是由儀器使用中存在的固有誤差（A）和變化誤差（Ei）來計算的。
        接地電阻測試儀使用簡單，操作方便，便于攜帶，很受廣大電力工作者的歡迎，是一款非常常規的高壓電力試驗設備，大家需要熟練掌握。



湖北儀天成電力設備有限公司
2020年5月20日
