電力工作者在日常工作中，在對主變壓器進行變壓器短路阻抗的測試時，使用什么方法？通常我們會使用到變壓器短路阻抗測試儀，本文為你介紹。
變壓器短路阻抗測量的方法有伏安法。此種方法對于單相、三相變壓器較為適用。開始試驗前，電力工作者需要把變壓器一側出線短接，短接的導線一定要有足夠的截面積，才能保證出線端子接觸良好，避免引線回路電阻過大。變壓器另一側，開始施加試驗電壓，此時產生經過阻抗的電流，可以測量加在阻抗上的電流和電壓，此時，電壓、電流的基波分量的比值就是被試變壓器的短路阻抗。
現場試驗是110KV級或以上的主變壓器，我們通常會使用到

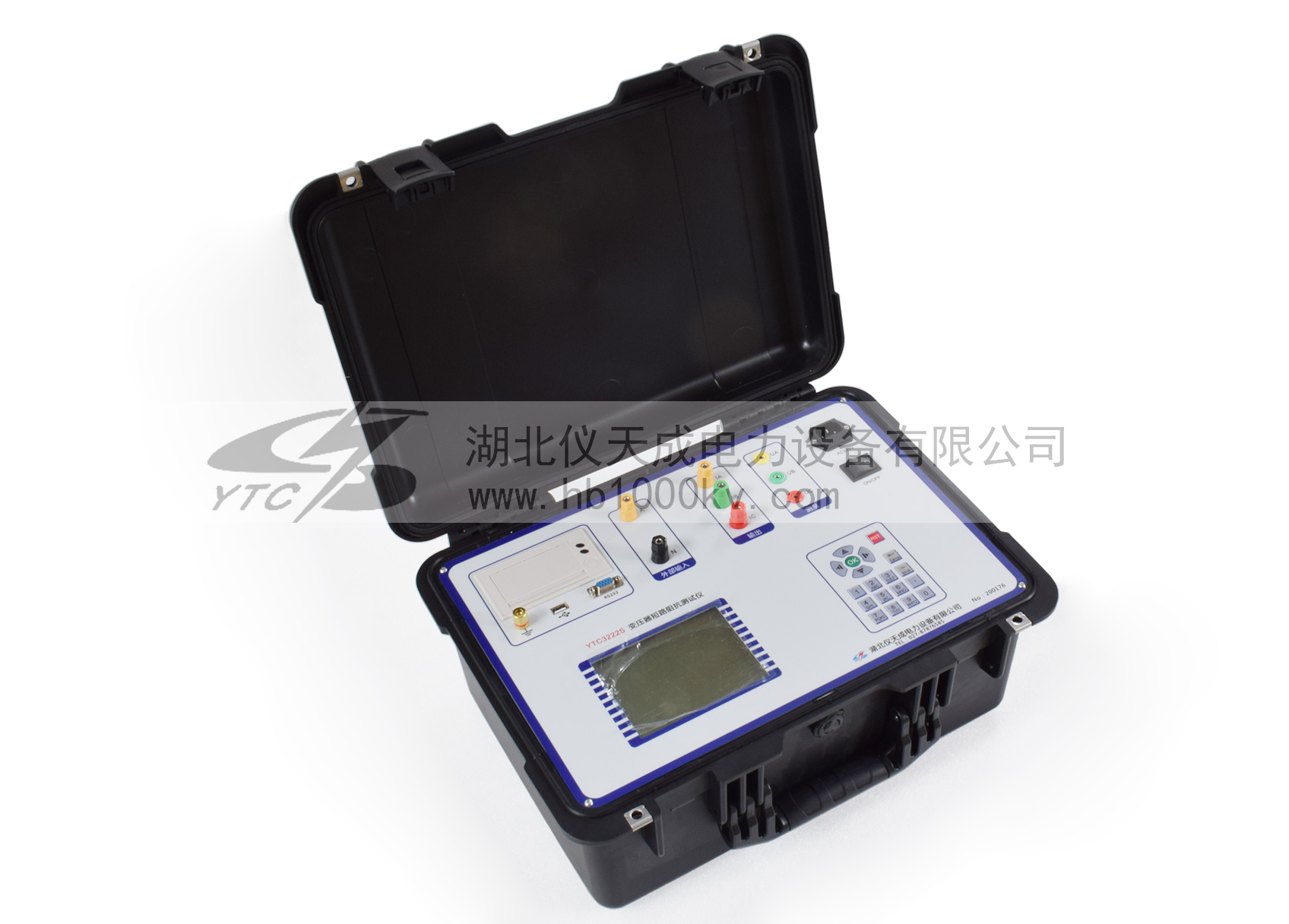

YTC3222S變壓器短路阻抗測試儀。此款測試儀內部自帶可調電源輸出，因此比較適合高電壓等級的主變測試短路阻抗。此款儀器可以比較變壓器收到短路電流沖擊前和沖擊后，測得的短路阻抗值，電力工作者可以通過短路阻抗值變化大小，來判斷繞組變形程度。測試變壓器短路阻抗的試驗，是對運行中的變壓器受到短路電流的沖擊，或者變壓器在運輸和安裝時，受到機械力撞擊后，檢查變壓器繞組是否變形的非常有效的方法。這個試驗對于變壓器是否能投入運行，是有著非常重要的意義的。
電力工作者在做變壓器短路阻抗測試的時候，一般是在變壓器的高壓繞組側加壓，在低壓繞組側短接，電壓測量回路應直接接在被試變壓器的出線端子上，這樣不僅可以保證測試精度，也可以避免因為引入電流引線上的電壓降。
總之，測試變壓器短路阻抗的方法，我們可以根據需要使用變壓器短路阻抗測試儀。儀器體積小，重量輕，測試精度高，測試操作方便，是電力工作者測量變壓器短路阻抗的非常好的小幫手！
湖北儀天成電力設備有限公司
2021-8-31
